Hệ thống phun thuốc cho sầu riêng: Cách thiết kế béc, máy bơm và đường ống đúng kỹ thuật

Tác giả: Kỹ thuật nông nghiệp MKA

Với sầu riêng trưởng thành, phần khó nhất khi phun thuốc không phải đưa thuốc đến cây mà là phủ được cả đọt trên ngọn, mặt lá, tầng cành bên trong và thân cây trong cùng một lần phun. Cây càng cao, tán càng dày thì kéo dây phun thủ công càng tốn công và khó giữ độ đồng đều giữa cây đầu vườn và cuối vườn.

Trong các công trình MKA triển khai thực tế, thiết kế bắt đầu từ tuổi cây, chiều cao tán, số lượng cây, khoảng cách hàng, địa hình và vị trí bộ trung tâm. Sau đó mới tính số béc, lưu lượng mỗi cây, số cây được mở trong một khu, đường kính ống và máy bơm.

Bà con có thể hình dung toàn bộ hệ thống gồm:

Bồn pha thuốc → bộ khuấy → máy bơm → bộ lọc → đồng hồ áp → van chia khu → ống chính → ống nhánh → ống lên cây → béc ngọn + béc tán + béc thân.

Đây cũng chính là điểm khác biệt giữa một hệ thống “phun được nước” và một hệ thống phun thuốc đúng kỹ thuật cho vườn sầu riêng.

1. Hệ thống phun thuốc cho sầu riêng là gì?

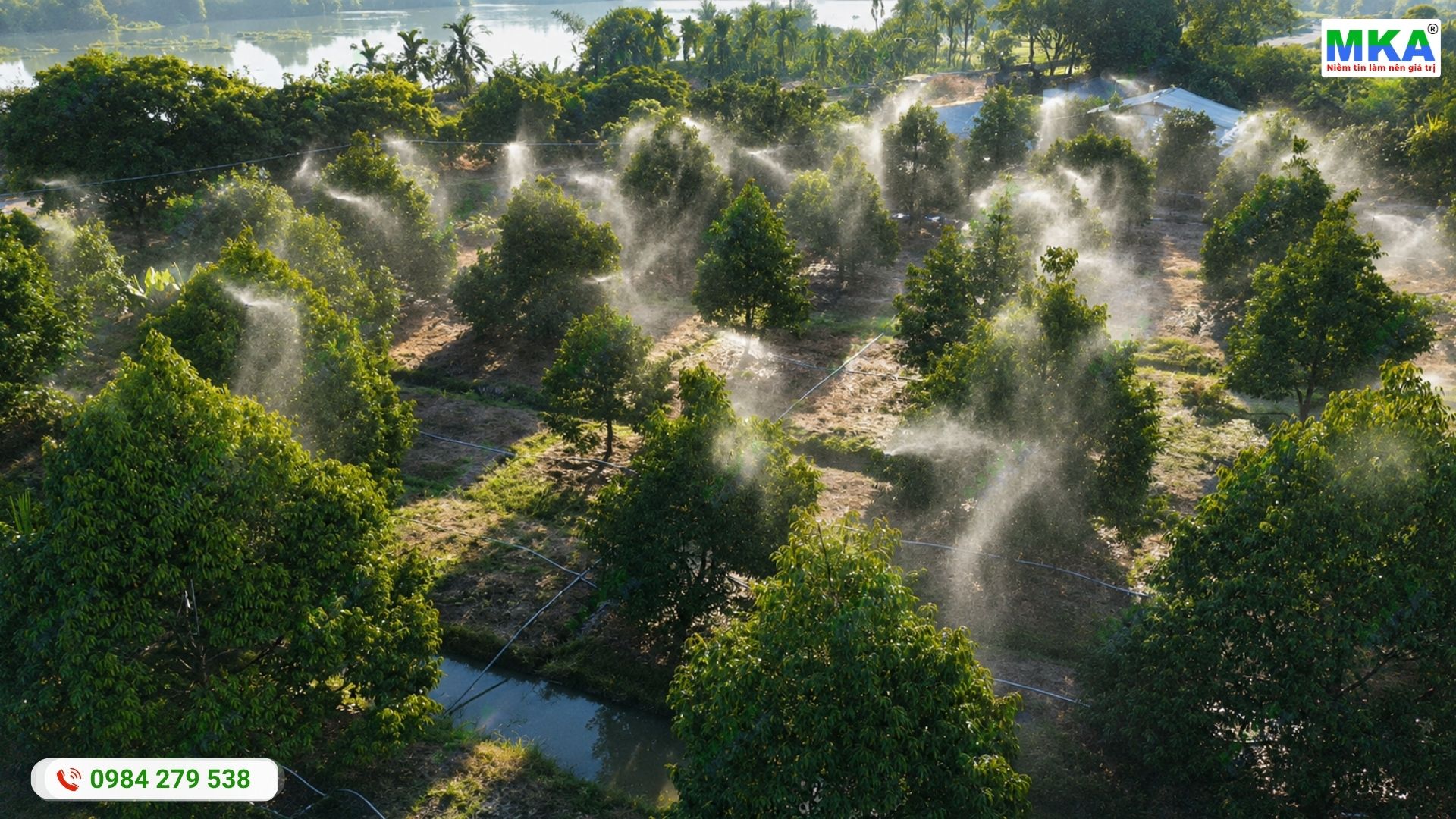

Hệ thống phun thuốc cho sầu riêng là hệ thống các đường ống cố định đưa dung dịch thuốc từ bộ trung tâm đến các béc phun đặt trên từng cây. Khác với hệ thống phun thuốc cho cây trồng thấp, sầu riêng cần tính tới chiều cao cây, nhiều tầng tán và sự thay đổi kích thước cây theo tuổi nên vị trí, số lượng và lưu lượng béc phải được thiết kế riêng cho từng giai đoạn vườn.

Một cây sầu riêng 2 năm tuổi và một cây đã kinh doanh 8–10 năm gần như là hai bài toán phun hoàn toàn khác nhau.

Cây nhỏ có tán thấp, thuốc dễ bao phủ. Khi cây lớn lên, tán mở rộng cả chiều ngang lẫn chiều cao. Một béc từng đủ ở giai đoạn kiến thiết có thể không còn phủ được bộ tán vài năm sau.

Vì vậy khi thiết kế, MKA chia mục tiêu phun thành ba vùng:

• Ngọn cây: nơi tập trung đọt non, lá mới.
• Tầng tán: vùng có diện tích lá lớn, cần phủ cả phía ngoài và sâu hơn vào trong tán.
• Thân – cành lớn: được bổ sung điểm phun khi cây già, tán quá lớn hoặc việc quản lý bệnh yêu cầu xử lý thân cành.

Đây là lý do hệ thống phun thuốc trên cây trưởng thành thường có nhiều béc hơn cây nhỏ.

2. Một hệ thống phun thuốc sầu riêng gồm những bộ phận nào?

Một hệ thống hoàn chỉnh gồm bộ trung tâm, máy bơm, bồn thuốc, khuấy đảo, hệ thống lọc, đồng hồ áp, van chia khu, ống chính, ống nhánh, ống dẫn lên từng cây và các béc bố trí theo tầng tán. Thiếu một trong các khâu kiểm soát lưu lượng, áp lực hoặc lọc có thể làm độ đồng đều của toàn hệ thống giảm mạnh.

Bộ trung tâm

Bộ trung tâm thường gồm:

• bồn chứa thuốc;
• máy bơm;
• bộ lọc;
• đồng hồ áp;
• van khóa;
• van chia khu;
• hệ thống khuấy đảo khi cần;
• hệ thống xả và các phụ kiện kết nối.

Bộ trung tâm không chỉ có nhiệm vụ “đẩy thuốc đi”.

Đây là nơi quyết định dung dịch có được trộn đều, bơm có làm việc đúng vùng thiết kế và hệ thống đang vận hành ở áp lực nào.

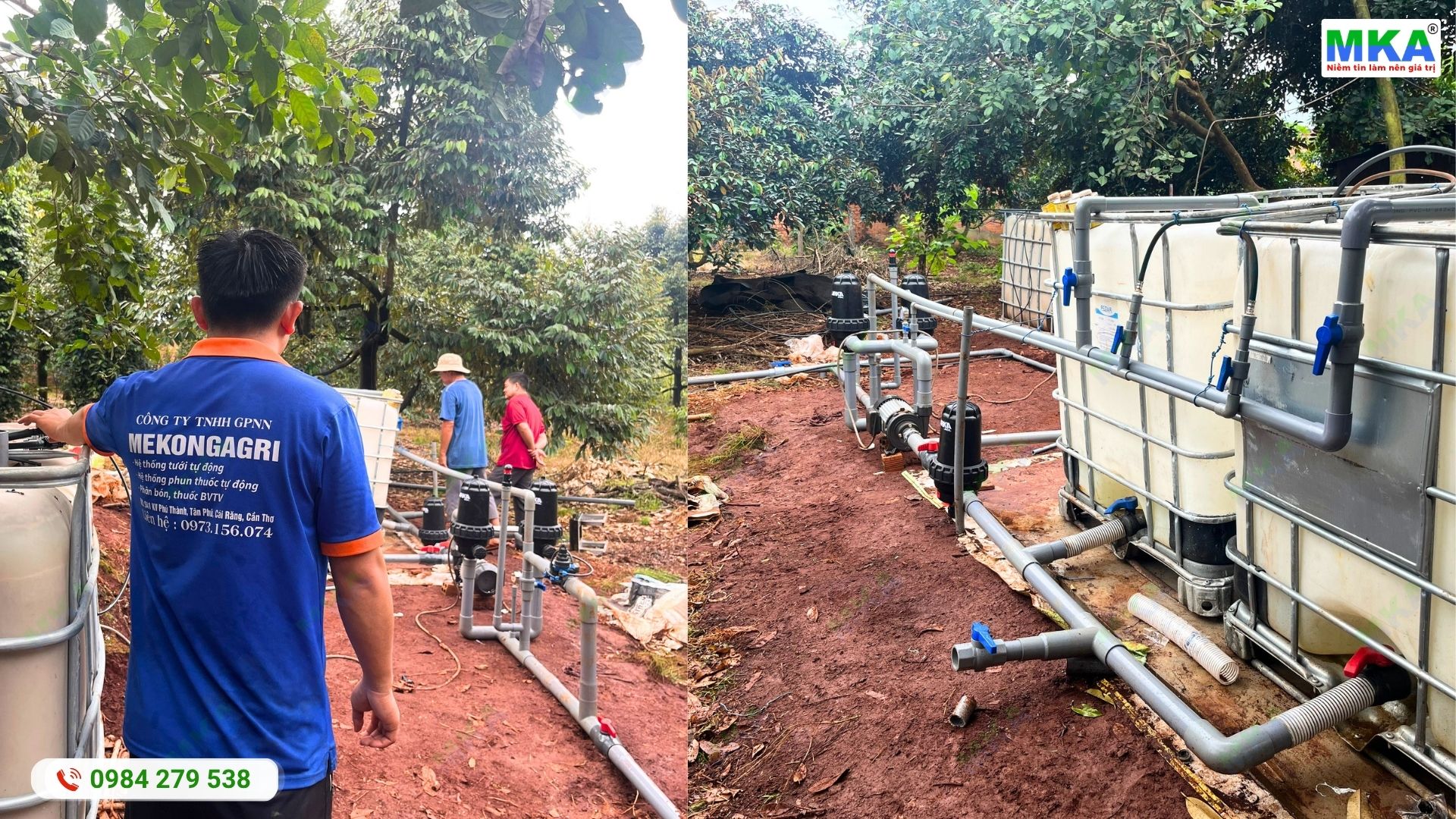

MKA cũng đã triển khai bộ trung tâm, bồn chứa và hệ thống van trong các công trình tưới – phun thuốc thực tế tại Miền tây như Cần Thơ, Sóc trăng, Vĩnh Long, Tiền Giang, Đồng tháp và khu vực miền đông tây nguyên như Bình Phước, Đăk Lăk, Đăk Nông, Gia Lai,...

Xem chi tiết chi phí lắp đặt hệ thống phun thuốc tự động: Lắp hệ thống phun thuốc tự động tốn bao nhiêu tiền?

Hệ thống lọc

Hệ thống phun thuốc cần quan tâm lọc nhiều hơn hệ thống tưới thông thường, đặc biệt khi sử dụng:

• thuốc dạng bột;
• chế phẩm sinh học;
• nguồn nước có cặn;
• bồn lớn;
• đường ống dài.

Ngoài lọc trung tâm, MKA khuyến khích bà con có thể bố trí thêm lọc cục bộ tại từng gốc hoặc trước cụm béc.

Cách này giúp hạn chế việc một ít cặn trong đường ống đi thẳng lên những béc có lỗ nhỏ.

Xem chi tiết: Những câu hỏi về bộ lọc trong hệ thống tưới

Đường ống

Hệ thống đường ống của hệ thống phun thuốc thường bao gồm:

• Ống chính PVC: thường lựa chọn các cỡ như 60 mm, 49 mm hoặc 42 mm tùy lưu lượng và chiều dài tuyến.
• Ống nhánh: có thể sử dụng PE 20 mm đưa thuốc đến từng cây.
• Ống dẫn lên cây: PE 16 mm hoặc cấu hình phù hợp, chiều dài điều chỉnh theo chiều cao cây.
• Ống nhỏ đến béc: kết nối từ ống đứng đến từng vị trí phun.

Đặc thù hệ thống phun thuốc không sử dụng đường ống quá lớn vì sẽ làm hao thuốc.

Đường kính ống phải được tính theo lưu lượng chạy qua chính đoạn ống đó.

Béc phun

Béc phun của hệ thống phun thuốc bao gồm béc ngọn, béc tán và tùy vườn có thể bổ sung béc trong thân.

3. Một cây sầu riêng cần bao nhiêu béc phun thuốc?

Không có một con số béc cố định cho mọi cây sầu riêng. Số béc phải tăng theo tuổi, chiều cao và độ dày của tán. Cây nhỏ có thể chỉ cần một điểm phun; cây 3–4 năm bắt đầu cần ngọn kết hợp nhiều béc tán; cây kinh doanh lớn có thể cần thêm béc trong tán và béc thân.

Với hệ thống phun thuốc MKA đang áp dụng thực tế, bà con có thể tham khảo khung sau:

Giai đoạn cây	Cấu hình béc tham khảo
Cây dưới khoảng 2 năm	Khoảng 1 béc/cây, điều chỉnh theo tán
Cây 2–3 năm	Khoảng 2–3 vị trí phun tán
Cây 3–4 năm, cao khoảng 4–6 m	1 béc ngọn + khoảng 2–3 béc tán
Cây từ khoảng 5 năm	1 béc ngọn + khoảng 4 béc tán
Cây lớn trên 10 năm, tán dày	Có thể 1 béc ngọn + khoảng 5 béc tán + 2 vị trí thân

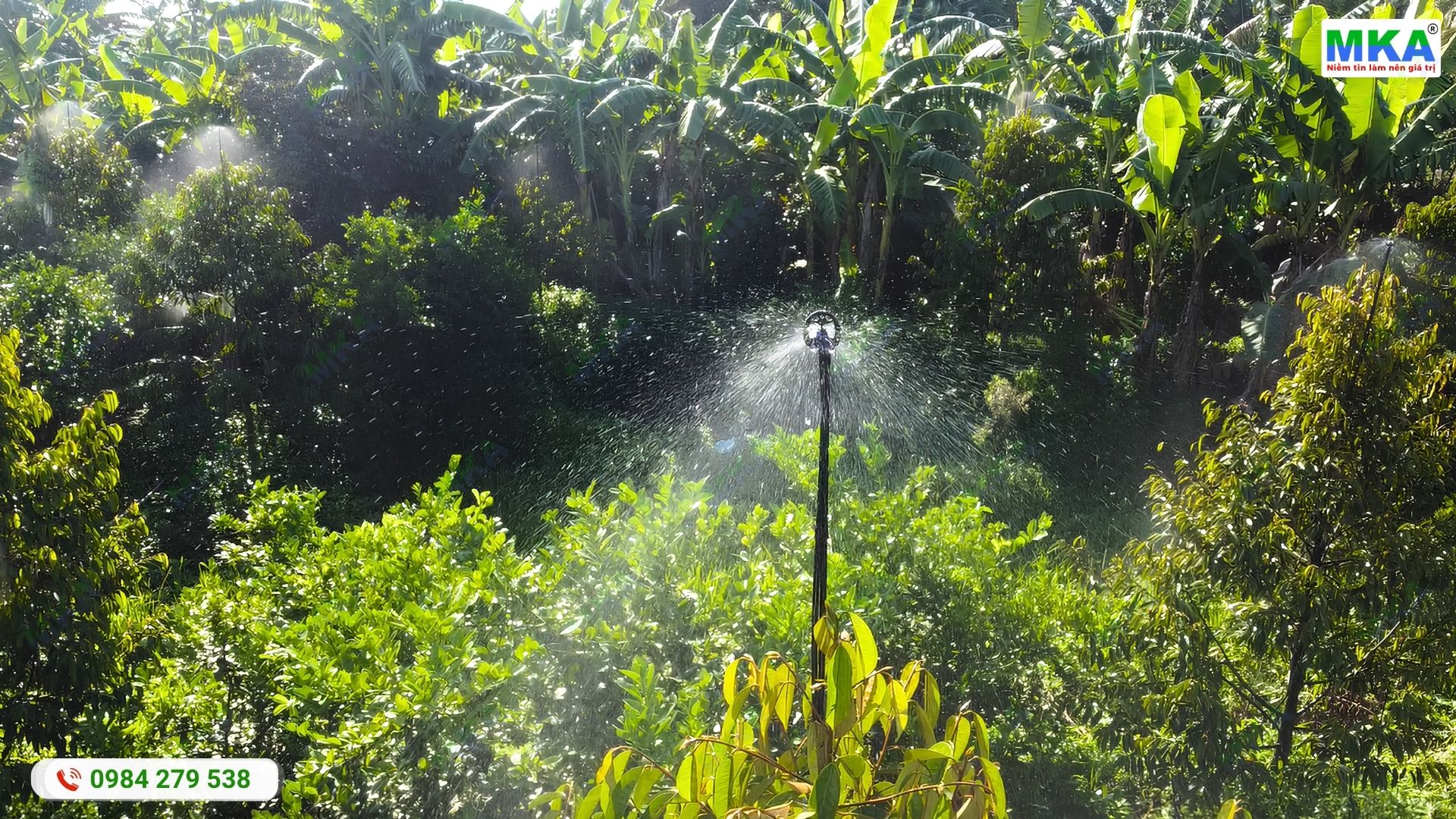

Béc ngọn

Trong hệ thống phun thuốc béc ngọn MKA thường sử dụng các dòng béc: MK88; MK99; CR7; BS4000,…để hạt nước phun mịn và ít hao thuốc bà con nên chọn lưu lượng khoảng 30–60 lít/giờ có thể được sử dụng tùy tầng phun.

Với cây lớn hơn, béc ngọn lưu lượng 60 lít/giờ có thể được cân nhắc để tăng khả năng phủ tầng trên, trong khi các béc quanh tán thường sử dụng lưu lượng nhỏ hơn nhằm chia thuốc thành nhiều điểm.

Béc tán

Thay vì chỉ dùng một béc thật lớn, việc bố trí hệ thống nhiều béc lưu lượng nhỏ quanh tán có một lợi thế kỹ thuật: đưa dung dịch thuốc phun đến gần vùng cần phủ hơn.

Khi đó không cần bắt một tia phun duy nhất đi xuyên qua toàn bộ khối tán dày.

Béc thân

Đối với cây già, thân lớn và tán cao, có thể bổ sung hai vị trí phun hướng vào thân/cành tùy mục đích quản lý.

Không phải vườn nào cũng cần bước này.

4. Cách tính lưu lượng để chọn máy bơm phun thuốc sầu riêng

Máy bơm phải được chọn từ tổng lưu lượng của những béc hoạt động đồng thời và cột áp thực tế của hệ thống. Không thể chỉ hỏi “1 ha dùng bơm mấy HP”, vì hai vườn cùng 1 ha nhưng khác số béc, số khu, chiều dài ống và độ cao có thể cần hai cấu hình bơm hoàn toàn khác nhau.

Đây là phần nhiều hệ thống bị tính sai nhất.

Bước 1: Tính lưu lượng của một cây

Công thức:

Q cây = tổng lưu lượng tất cả các béc trên một cây

Ví dụ một cây kinh doanh có:

• 1 béc ngọn: 60 L/h;
• 4 béc tán: 30 L/h/béc.

Lưu lượng một cây:

60 + (4 × 30) = 180 L/h

Bước 2: Tính lưu lượng một khu

Nếu mở 50 cây cùng lúc:

180 × 50 = 9.000 L/h = 9 m³/h

Đây mới là lưu lượng cơ bản hệ thống phải đáp ứng tại khu đó.

Nên để thêm một phần dự phòng cho chênh lệch thực tế.

Nếu lấy khoảng 15–25%:

Lưu lượng thiết kế có thể vào khoảng 10,4–11,3 m³/h.

Bước 3: Không được bỏ qua cột áp

Lưu lượng chỉ mới là một nửa bài toán.

Bơm còn phải thắng được:

• áp lực cần thiết tại béc;
• độ cao từ máy bơm đến béc;
• tổn thất trên đường ống;
• tổn thất tại co, tê, van và lọc;
• chênh cao địa hình.

Có thể biểu diễn đơn giản:

H tổng = H béc + H chênh cao + H ma sát + H phụ kiện

Nếu một béc cần 1,5 bar để hoạt động, riêng phần áp tại béc đã tương đương khoảng 15 m cột nước.

Nếu béc cao thêm 6 m và đường ống mất thêm 10 m cột áp thì bơm đã cần khoảng:

15 + 6 + 10 = 31 m cột áp

và vẫn phải cung cấp đủ lưu lượng thiết kế tại chính điểm làm việc này.

Đây là lỗi cần tránh

Bà con không được lấy:

“Bơm lưu lượng tối đa 15 m³/h và cột áp tối đa 60 m”

rồi hiểu rằng máy có thể cho 15 m³/h tại 60 m.

Hai giá trị cực đại thường nằm ở hai điểm khác nhau trên đường đặc tính bơm.

Kỹ thuật phải kiểm tra pump curve để biết tại cột áp thực tế 30–40 m, bơm còn cung cấp được bao nhiêu m³/h.

Đây là điểm rất quan trọng khi chọn máy bơm.

5. Máy bơm MKA đang dùng thực tế cho hệ thống phun thuốc như thế nào?

Trong các công trình phun thuốc thực tế, MKA sử dụng cả bơm nén và bơm lưu lượng tùy vườn. Hệ thống phun tán cao ưu tiên khả năng duy trì áp lực tại béc xa nhất, trong khi bơm lưu lượng lớn phù hợp hơn với những hệ thống cần chuyển lượng nước lớn nhưng yêu cầu áp thấp hơn.

Bơm nén khoảng 3 HP

• công suất khoảng 3 HP;
• đường hút/xả khoảng 49–49 mm;
• cột áp tối đa khoảng 60 m;
• lưu lượng danh định khoảng 15 m³/h;
• điện 1 pha;
• dạng nhiều tầng cánh.

Cấu hình này thường phù hợp hơn với hệ thống cần áp lực phun cao.

Ở các vườn thực tế, số cây mở trong một khu có thể nằm quanh 40–50 cây, và trong điều kiện tuyến ngắn, ít chênh cao, cấu hình béc nhẹ có thể tăng thêm.

Nhưng càng đi xa bộ trung tâm thì càng phải thận trọng với số cây mở đồng thời.

Bơm áp 5,5 HP – 3 pha

• khoảng 5,5 HP;

• cỡ hút/xả khoảng 60–60 mm;
• cột áp khoảng 57 m;
• lưu lượng khoảng 260 L/phút, tương đương khoảng 15,6 m³/h.

Đây là dạng bơm phù hợp hơn khi cần giữ áp cho tuyến dài hoặc nhiều béc.

Bơm lưu lượng 5,5 HP

MKA cũng có cấu hình bơm lưu lượng lớn:

• hút/xả khoảng 114–114 mm;
• lưu lượng khoảng 50–60 m³/h;
• cột áp khoảng 25 m.

Bơm này cho lưu lượng rất lớn nhưng cột áp thấp hơn.

Điều đó cho thấy:

máy có HP lớn hơn chưa chắc phun thuốc tốt hơn.

Nếu béc nằm cao và đường ống dài, một bơm 5,5 HP thiên lưu lượng chưa chắc phù hợp bằng một bơm 3 HP được thiết kế tạo áp cao.

Đây là lý do phải chọn theo đường đặc tính bơm, không chọn theo HP.

6. Hệ thống phun thuốc 1 ha sầu riêng nên chia bao nhiêu khu?

Một ha sầu riêng thường nên chia thành nhiều khu phun thay vì mở toàn bộ vườn cùng lúc. Số khu được tính từ số cây, lưu lượng mỗi cây và khả năng của máy bơm tại cột áp thiết kế. Chia khu đúng giúp giảm kích thước máy bơm, giữ áp ổn định hơn và hạn chế béc đầu mạnh – béc cuối yếu.

Lấy một ví dụ để bà con dễ hình dung.

Giả sử vườn trồng khoảng 8 × 8 m.

Về lý thuyết:

10.000 / 64 ≈ 156 cây/ha

Con số thực tế có thể thấp hơn vì còn mương, đường đi và khu kỹ thuật.

Nếu cây đã lớn và thiết kế mỗi cây:

1 béc ngọn 60 L/h + 4 béc tán 30 L/h

thì:

Q cây = 180 L/h

Nếu mở toàn bộ 156 cây:

156 × 180 = 28.080 L/h ≈ 28,1 m³/h

Như vậy một bơm khoảng 15 m³/h chắc chắn không nên mở toàn bộ vườn cùng lúc.

Chia thành 3 khu

Mỗi khu khoảng 52 cây:

52 × 180 = 9.360 L/h = 9,36 m³/h

Sau khi cộng dự phòng, lưu lượng cần khoảng hơn 10 m³/h.

Đây mới là vùng mà một bơm áp khoảng 3 HP, lưu lượng danh định 15 m³/h có thể được đưa vào danh sách xem xét.

Nhưng vẫn phải kiểm tra:

tại cột áp thực tế của vườn, máy còn cung cấp được trên 10 m³/h hay không.

Đó mới là cách thiết kế đúng.

7. Đường ống chính và ống nhánh nên bố trí thế nào?

Đường ống phải giảm dần theo lưu lượng thực tế sau mỗi điểm chia khu. Ống chính gần máy bơm chịu lưu lượng lớn nhất nên có đường kính lớn hơn, trong khi ống nhánh đưa đến từng hàng và từng cây có thể giảm dần. Không nên sử dụng một cỡ ống nhỏ cho toàn vườn chỉ để giảm chi phí ban đầu.

Trong các công trình phun thuốc MKA lắp đặt, hệ thống thường sử dụng:

Ống chính

PVC giảm cấp:

60 mm → 49 mm → 42 mm

tùy lưu lượng, số nhánh và chiều dài.

Không phải lúc nào cũng cần giảm cả ba cấp. Thiết kế phải dựa vào sơ đồ vườn.

Đường ống nhánh

MKA sử dụng ống LDPE 20 mm để đưa dung dịch dọc hàng cây.

Ống đi lên cây

Ống LDPE 16 mm có thể được dẫn lên một phần chiều cao cây rồi chia sang các béc.

Một nguyên tắc thực tế là không cần kéo toàn bộ ống lớn lên tận ngọn.

Dẫn 1 đoạn ống PE 16mm đứng có thể đưa thuốc lên vùng trung tâm của cây, sau đó chia bằng ống nhỏ hơn đến từng béc.

Lọc tại gốc

Bố trí lọc cục bộ trước hệ thống béc giúp giảm nghẹt, đặc biệt khi:

• đường ống đã sử dụng lâu;
• nguồn nước có cặn;
• sử dụng nhiều thuốc dạng huyền phù hoặc dạng bột.

8. Béc phun thuốc trên ngọn nên treo như thế nào?

Béc ngọn cần được đặt đủ cao để tia phun bao phủ tầng lá phía trên nhưng không nên cố vượt quá xa đỉnh tán. Giá đỡ phải chắc, có khả năng chịu gió và cho phép điều chỉnh khi cây tiếp tục lớn lên.

Trong thi công MKA có sử dụng:

• cây chống/cây treo béc;
• ống dẫn lên tán;
• cụm béc được chuẩn bị trước khi mang ra vườn.

Đối với cây đang phát triển mạnh, việc để khả năng nâng béc theo chiều cao cây ngay từ đầu giúp giảm chi phí cải tạo sau này.

Một hệ thống được thiết kế cho cây 3 năm nhưng không có phương án nâng cấp thường sẽ phải làm lại khi cây bước vào giai đoạn kinh doanh.

9. Vận hành hệ thống phun thuốc sầu riêng thế nào để hạn chế nghẹt béc?

Trước khi phun cần kiểm tra nước, lọc và áp lực; thuốc phải được pha đúng hướng dẫn và giữ đồng đều trong bồn; sau khi kết thúc nên xả và làm sạch đường ống theo tính chất của sản phẩm đã sử dụng. Không nên để hỗn hợp thuốc lắng lâu trong đường ống.

Một quy trình vận hành thực tế có thể đi theo thứ tự:

1. Kiểm tra bồn và nguồn nước.
2. Làm sạch lọc nếu cần.
3. Châm một phần nước vào bồn.
4. Pha riêng những sản phẩm cần hòa tan trước theo hướng dẫn trên nhãn.
5. Đưa dung dịch vào bồn.
6. Bật hệ thống khuấy.
7. Bổ sung đủ nước.
8. Mở đúng khu cần phun.
9. Khởi động bơm và kiểm tra áp.
10. Quan sát một số cây đầu – giữa – cuối tuyến.
11. Chuyển khu.
12. Sau khi hoàn tất, vệ sinh bồn, lọc và hệ thống phù hợp.

Với thuốc dạng bột, MKA khuyến nghị hòa trước vào lượng nước nhỏ rồi mới đưa vào bồn lớn và duy trì khuấy để hạn chế lắng.

Mọi thao tác pha và phun thuốc BVTV vẫn phải tuân thủ liều lượng, thứ tự pha, thời gian cách ly và hướng dẫn trên nhãn của từng sản phẩm.

10. Câu hỏi thường gặp về hệ thống phun thuốc cho sầu riêng

Một cây sầu riêng cần bao nhiêu béc phun thuốc?

Cây nhỏ có thể chỉ cần khoảng 1 béc. Cây 3–4 năm có thể bố trí béc ngọn kết hợp 2–3 béc tán. Cây lớn trên 5 năm thường tăng số điểm tán; cây già tán lớn có thể cần thêm béc thân.

Bơm 3 HP có phun được 1 ha không?

Có thể, nếu hệ thống được chia khu đúng.

Ví dụ khoảng 150 cây có thể chia thành ba khu khoảng 50 cây thay vì mở cùng lúc.

Béc 30 hay 60 L/h tốt hơn?

Không có loại nào tốt hơn tuyệt đối.

Béc 60 L/h có lưu lượng lớn hơn nhưng làm tổng lưu lượng khu tăng mạnh. Béc 30 L/h giúp chia nhiều điểm phủ mà không làm lưu lượng tổng trong hệ thống tăng quá nhanh.

Có nên mở toàn bộ vườn cùng lúc?

Thông thường không cần.

Chia khu giúp máy bơm làm việc ở điểm phù hợp hơn và dễ kiểm soát áp lực.

Có thể dùng chung hệ thống tưới và phun thuốc không?

Có thể thiết kế tích hợp trong một số trường hợp, nhưng việc chia đường ống, lọc, béc và vệ sinh hệ thống phải được tính ngay từ đầu.

Tối ưu nhất là nên thiết kế hệ thống tưới và phun thuốc với đường ống riêng để đảm bảo hiệu quả và tuổi thọ của hệ thống.

11. Kết luận: Hệ thống phun thuốc sầu riêng tốt phải bắt đầu từ phép tính, không bắt đầu từ máy bơm

Muốn hệ thống phun thuốc cho sầu riêng hoạt động ổn định, thứ tự đúng là xác định cây cần bao nhiêu điểm phun → tính lưu lượng một cây → tính số cây trong một khu → xác định tổng lưu lượng → tính cột áp → chọn máy bơm → chọn đường kính ống → chạy thử và hiệu chỉnh.

Không nên làm ngược lại bằng cách:

mua một máy bơm thật lớn rồi mới tìm cách gắn béc vào.

Một hệ thống tốt cũng không phải hệ thống phun sương càng nhiều càng đẹp.

Điều quan trọng là:

• đúng khu vực cần phủ;
• đủ lưu lượng;
• còn đủ áp lực tại cây xa nhất;
• các béc hoạt động tương đối đồng đều;
• hệ thống dễ vệ sinh;
• có khả năng nâng cấp khi cây lớn.

Với những vườn sầu riêng có diện tích lớn, cây ở nhiều độ tuổi hoặc địa hình phức tạp, thiết kế nên được khảo sát trước khi chốt máy bơm và vật tư.

MKA cần những thông tin gì để tính phương án phun thuốc?

Bà con chỉ cần chuẩn bị:

diện tích vườn, số cây, tuổi cây, khoảng cách trồng, chiều cao cây, vị trí bồn/máy bơm, nguồn điện và sơ đồ hoặc video địa hình.

Từ các dữ liệu đó, đội kỹ thuật có thể tính:

số béc → lưu lượng → số khu → bơm → đường ống → vật tư → chi phí.
